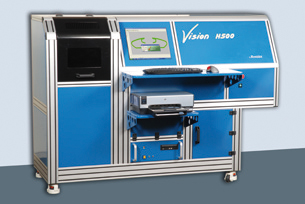

型材斷面測量系統是基于相關軟件和二維光電攝像測量設備的集成系統，適用于實驗室、辦公室或擠壓車間對型材尺寸的測量與檢測。該系統通過將其高精度工業攝像機所獲得到的型材橫截面的客觀圖像然后進行進一步的測量。高精度工業攝像機性能遠遠超過任何傳統的型材物理或投影檢測設備，其友好的操作界面對操作人員要求不高，使用簡單方便。高精度工業攝像機是利用自發光源照射型材橫截面產生反射光線，光線通過遠心透鏡，把光學圖象信號轉變為電信號。物體上反射的光被攝像機鏡頭收集，使其聚焦在攝像器件的受光面（例如攝像管的靶面）上，再通過攝像器件把光轉變為電能，即得到了“視頻信號”，再通過預放電路進行放大和經過各種電路進行處理和調整，最后得到的標準信號傳送到錄像機等記錄媒介上記錄下來，或通過傳播系統傳播或送到監視器上顯示出來。

檢測（攝像）前，先將切割好的樣品進行去披鋒處理（通過使用勒米特公司特制的磨邊整理機簡單、快速地進行準備）自由擺放在裝料架上，相同型號的多個型材樣品可以同時檢測，生成的影像會自動逐個按頁區分。二維光高精度工業攝像機攝像時無需調焦。攝像得到的圖像以1：1的真實比例在計算機上顯示。在顯示器上與原始CAD設計的標準圖像進行比較。理論和實際偏差使用不同顏色清晰地顯示。系統提供即時的合格與否判定并比較CAD數據生成相應的詳細圖像檢測報告與文字檢測報告。哪個尺寸有偏差？公稱值是多少？偏差多少？在檢測報告上都一目了然。
